氣流分級機

粒度范圍

根據物料及應用行業的不同，產能和粒度范圍也會有所不同。
請聯系我們的工程師，為您量身定制更適合您的設備。

該機型采用了先進的分級轉子設計，可分級球狀、片狀、針狀顆粒，產品粒度無級可調，分級效率高，切割點準確。

點擊獲取免費方案報價 0536-6946689

工作原理設備優勢 工藝流程技術參數 合作案例咨詢報價

工作原理

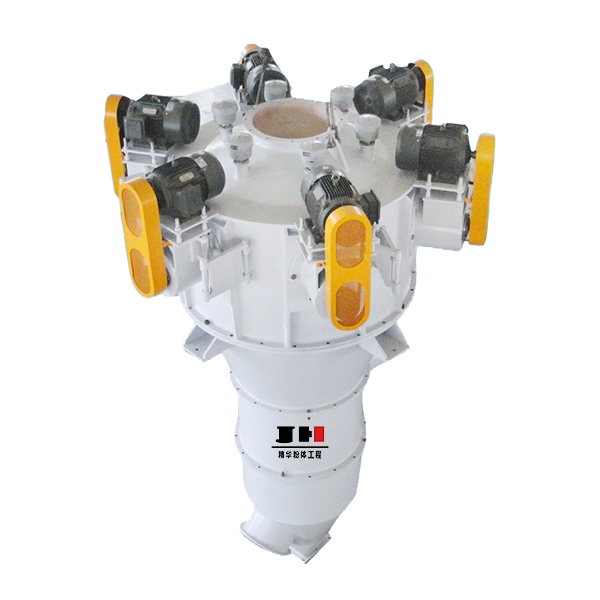

AF系列氣流分級機

由多個自分流式分級機串聯組成多級分級系統，按物料粒度大小分成分布極窄的若干粒度段優化的立式單轉子葉輪和臥式多轉子葉輪結構設計，可與球磨機及其他粉碎機組成閉路的粉碎分級操作系統，使超微粉的加工設備更趨于合理、經濟。對于易燃易爆、易氧化物料可以在惰性氣體保護下進行分級。

AF系列氣流分級機工作原理

　　工作過程中，物料由分級機下部進入分級流場，在上升氣流的作用下被分散開來，隨氣流進入籠形渦輪轉子，在離心力的作用下粗顆粒被甩出沿器壁落下，下落過程中被二次風再次分散，經二次淘洗后由粗料出口排出；
合格細粉穿過渦輪轉子從細粉出口排出，進入二次分級機細粉經過二次淘洗較粗的物料經過上述過程通過粗料出口排出，合格的細粉從細粉出口排出，經旋風收集收集下來，旋風收集器收集不下來的物料被電脈沖布袋除塵器收集。通過調節渦輪轉速，并配以適量的二次風，可以得到不同細度的產品。

設備優勢

01分級粒度范圍2μm-100μm，成品粒度無極可調。
02采用新式分級轉子，渦輪內部阻力低，分選率95％以上，效率更高！
03渦輪轉速可變頻控制，靈活調節成品粒度分布。
04適應于微米級干粉物料的精細分級，可分級球狀、片狀、針狀顆粒。

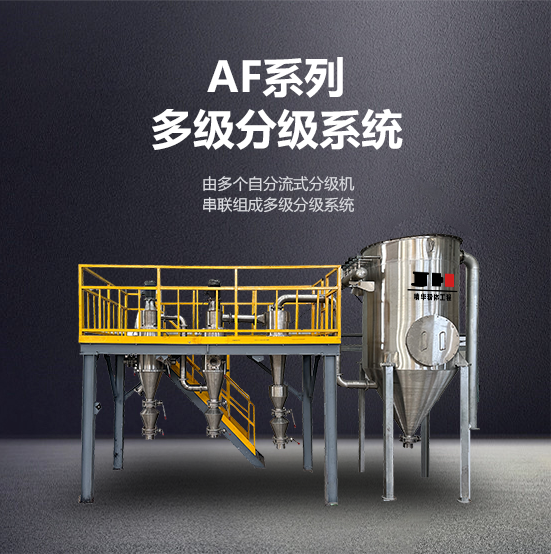

05可由多個自分流式分級機串聯組成多級分級系統，經濟合理。
06全封閉負壓運行，無粉塵外溢，更環保！
07采用PLC自動化程序控制，一鍵啟停系統，更便捷！
08 對于易燃易爆、易氧化物料可以在惰性氣體保護下進行分級。

工藝流程

濰坊市精華粉體工程設備有限公司

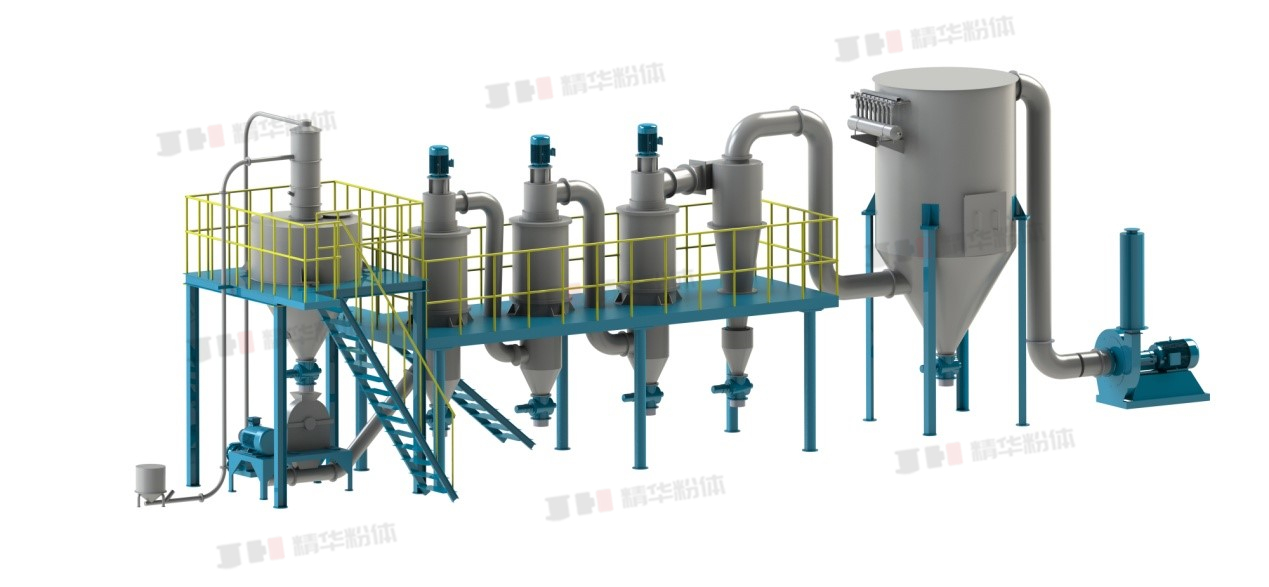

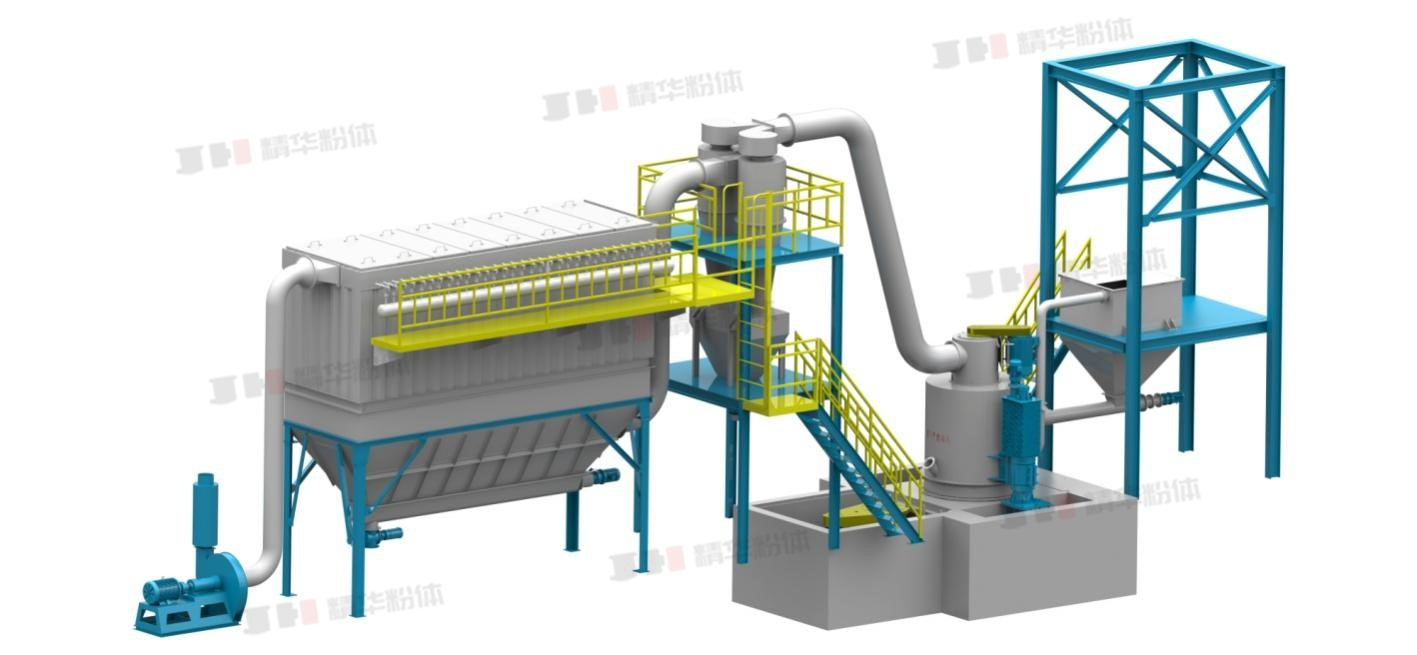

AF系列單轉子氣流分級機工藝流程圖

濰坊市精華粉體工程設備有限公司

AF系列多轉子氣流分級機工藝流程圖

技術參數

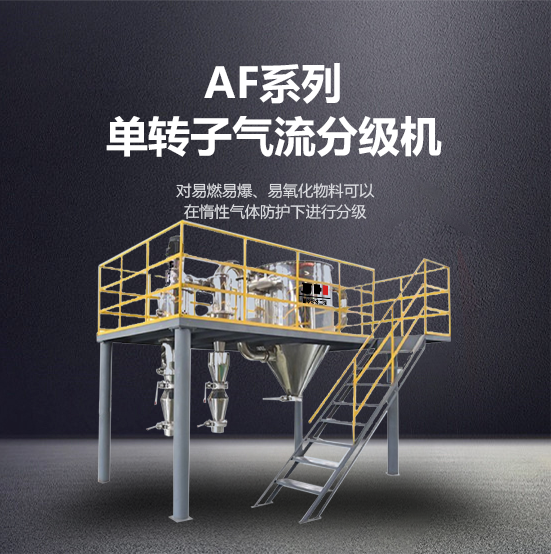

單轉子技術參數

型號	產能（t/h）	成品細度	分級效率（%）
AF050	0.1-0.3	2~100	70-85
AF100	0.3-0.8	2~100	70-85
AF200	0.5-1	2~100	70-85
AF400	1.0-3.0	2~100	70-85
AF600	2.0-5	2~100	70-85
AF800	3-8	2~100	70-85
AF1000	5-15	2~100	70-85
AF1200	10-20	2~100	70-85

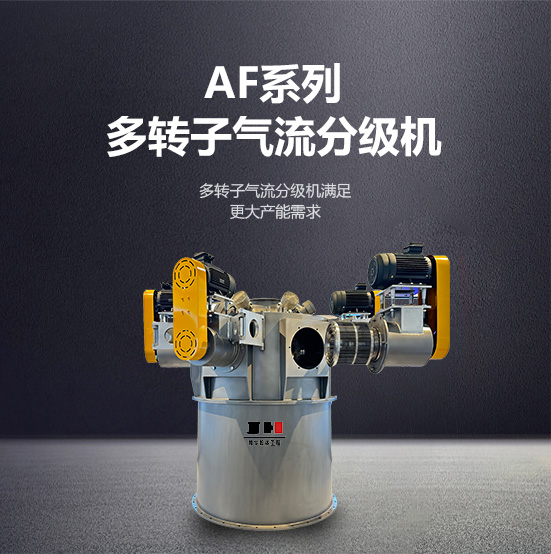

多轉子技術參數

型號	產能（t/h）	成品細度	分級效率（%）
AF200-4	0.3-0.8	2~45	70-90
AF200-6	0.5-1	2~45	70-90
AF315-4	0.8-1.5	2~45	70-90
AF315-6	1-3	2~45	70-90
AF400-4	1-3	3~45	70-90
AF400-6	2-5	3~45	70-90
AF500-4	3-8	5~45	70-90
AF500-6	5-15	5~45	70-90
