華版雷蒙

粒度范圍

根據物料及應用行業的不同，產能和粒度范圍也會有所不同。
請聯系我們的工程師，為您量身定制更適合您的設備。

主機通過雙皮帶組合式傳動機構帶動中心軸轉動，軸的上端連接著梅花架，磨輥與梅花架配合安裝組成動態研磨系，并形成擺動支點。

點擊獲取免費方案報價 0536-6946689

工作原理設備優勢工藝流程技術參數 合作案例咨詢報價

工作原理

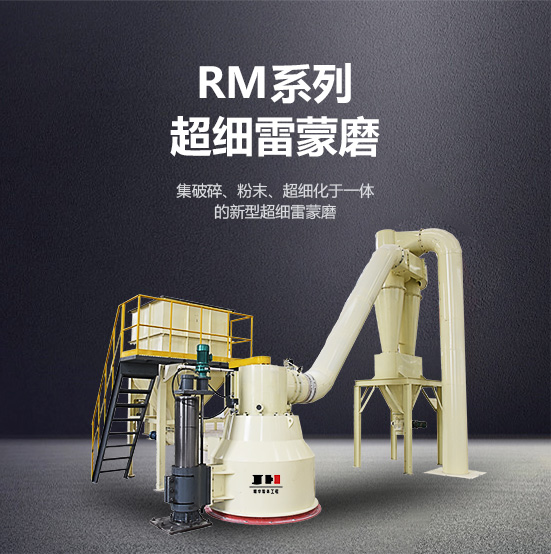

RM系列華版雷蒙

　　雷蒙磨自引進中國20多年來，已被普及應用于非金屬礦物的加工。但是隨著非金屬礦物質在超細粉體應用領域的廣泛發展，下游企業對非金屬品的要求越來越高，特別是對產品細度有了更高的要求，使得傳統雷蒙磨顯得力不從心。

　　為此精華粉體技術部對傳統磨機進行了深入剖析、研究，解決了傳統雷蒙磨的維修頻繁、維護成本高、粉磨細度不達標等諸多致命性缺陷，開發了一種集破碎、粉磨、超細化于一體的新型超細雷蒙磨。

RM系列華版雷蒙工作原理

主機通過雙皮帶組合式傳動機構帶動中心軸轉動，軸的上端連接著梅花架，磨輥與梅花架配合安裝組成動態研磨系，并形成擺動支點。在梅花架旋轉時受離心力作用磨輥壓向外圍磨環，形成整套粉碎組合，磨輥圍繞磨環公轉的同時受摩擦力而自轉。

　　配合嚴謹?shù)南到y(tǒng)，位于磨輥前下方，運轉過程中把物料拋起喂入磨輥磨環之間形成粉碎料層，該料層受磨輥旋轉產生的擠壓與摩擦力將物料粉碎，從而達到粉磨目的。

設備優勢

01磨機坐地式安裝，地上部分為傳統磨機高度50%，降低廠房高度，節約廠房投資，更有利于設備維修。
02磨輥軸承密封為新型密封方式，實現了免維護，免注油。杜絕軸承進粉，大大減少設備維修成本。
03分級腔體采用懸浮式結構，可自動升降、移位減少設備共振，降低噪音，提高維護便利性。
04創新性磨環、磨輥設計，優化圓弧形咬合方式，與傳統老式雷蒙磨相比，降低了物料通過粉磨區下落速度，延長了碾壓粉碎時間，兼具了雷蒙磨機寬泛的進料粒度要求及超細磨機超細化粉碎功能，破碎、粉磨、超細化一步到位，細度可達d90:10um。
05分級機旋轉吊臂式安裝結構，避免主機與分級機的共振，減輕設備振動，降低運行噪音，免除吊裝維修工具的投入，敞開式檢修操作，增加了操作便利性。
06中間切向旋風式進風，使物料在粉碎與分級腔體內呈渦旋式上升狀態，更有利于粗粉提取，降低風機能耗，降低生產成本。
07整套系統全程負壓運行，無正壓區，生產環境優良粉塵排放濃度優于國家標準達到≤30mg/m3

工藝流程

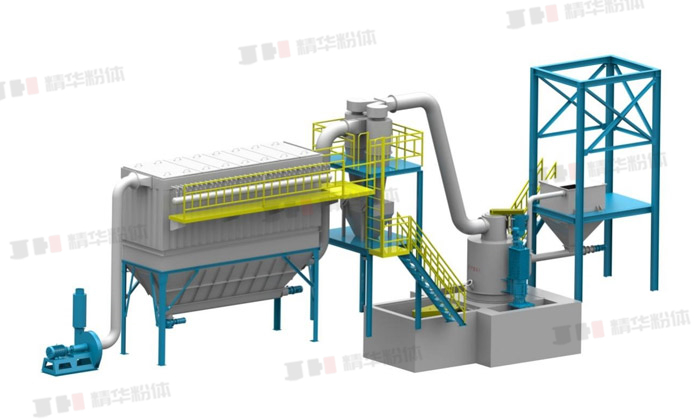

RM系列華版雷蒙工藝流程圖

rm系列雷蒙磨

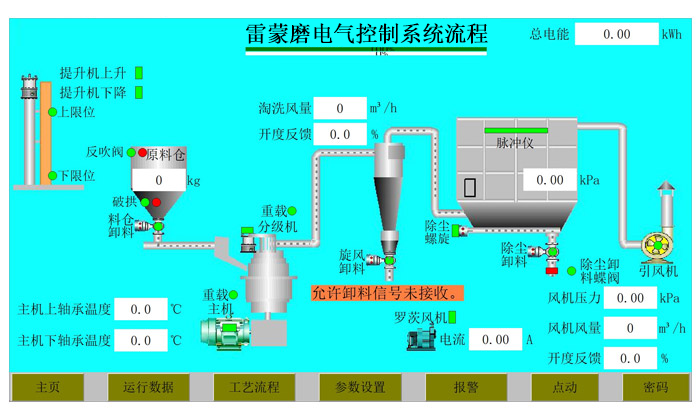

RM系列華版雷蒙電氣控制系統流程圖

技術參數

無標題文檔

型號Model	3RM1100	4RM1100	5RM1400	4RM1800
進料粒度 Feed size(mm)	10	10	15	15
成品粒度 Fineness(μm)	5-45	5-45	5-45	5-45
產量 Capacity(t/h)	0.5-1	0.8~2	1~3	2~5
外形尺寸 Dimension(m)	4X3X3	6X5X3.5	8X7X4	12X7X4
