球磨機+分級機系列

粒度范圍

根據物料及應用行業的不同，產能和粒度范圍也會有所不同。
請聯系我們的工程師，為您量身定制更適合您的設備。

獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，大幅度改變磨機長徑比，引入風量可調的定向反吹風，獨特的內分級處理系統。

點擊獲取免費方案報價 0536-6946689

工作原理設備優勢工藝流程技術參數 合作案例咨詢報價

工作原理

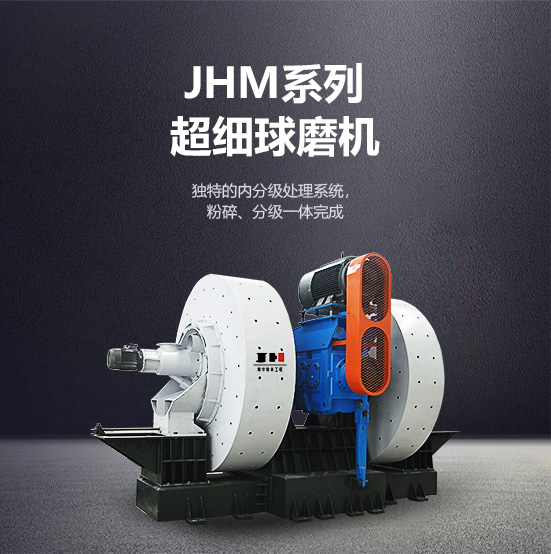

JHM系列精華磨
　　該機型是流化床氣流粉碎技術與自分流分級技術組成的物料干法超細粉碎設備。粉碎過程無溫升，磨損小．尤其適應于熱敏性、熔點低、高純度物料的超純超細粉碎。對易燃、易爆物料可用惰性氣體作工質實現閉路循環粉碎。

JHM系列精華磨工作原理：

　　精華磨獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，在較短的筒體長度（0.5米）和較大的筒體直徑（2.6米）內，充分利用筒體兩端面與磨介的摩擦作用，改變筒體內磨介間的相對運動速度，提高介質運動的混亂度。從而提高磨介與物料間的碰撞、擠壓、剪切、研磨作用，提高粉磨效率。

設備優勢

01改變傳統球磨機工藝流程，采用內分級形式，集粉磨、分級于一體，結構緊湊合理。
02優化的長徑比，避免重復研磨，減少過粉碎，粉磨效率提高15%。
03更易獲得分布相對窄的粉體粒徑
04風量可調的定向反吹風，淘洗更加徹底，分級效率提高30%，降低磨腔溫度，擴大該機應用范圍
05單機雙掛式設計，可同時生產兩種不同規格粉體，避免交叉污染。

工藝流程

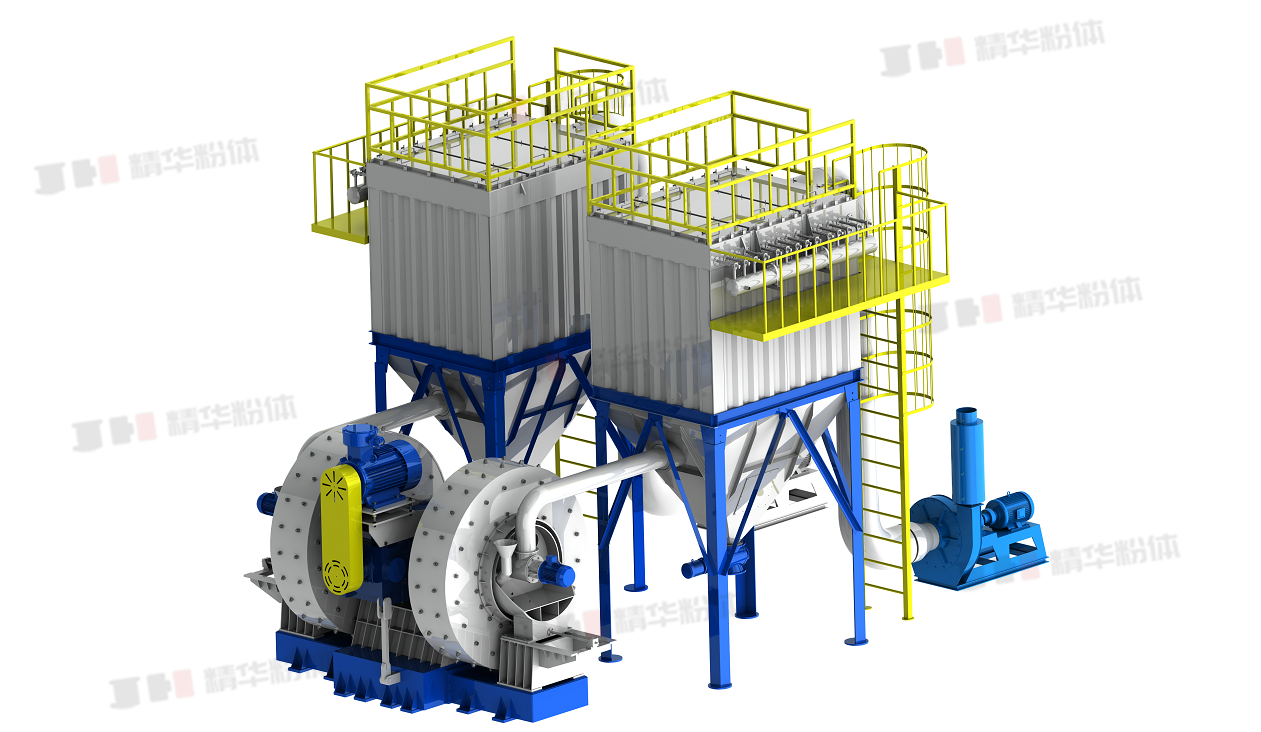

JHM系列精華磨工藝流程圖

技術參數

型號參數	入料細度	產量（t/h）	設備重量（T）	設備尺寸	產品細度（d97=um）
JHMA1.83x0.5	≥2	0.2-0.5	7.5	4.85x2.7x2.2	2-150
JHMA2.2x0.5	≥2	0.3-0.8	10.48	4.85x2.98x2.42	2-150
JHMA2.2x0.5	≥2	0.8-1.5	18.8	9.2x2.98x2.42	2-150
JHMA3.0x0.5	≥2	1-3	34.2	10.5x3.38x3.2	2-150
JHMA3.5x0.5	≥2	2-6	47	10.5x3.63x3.72	2-150

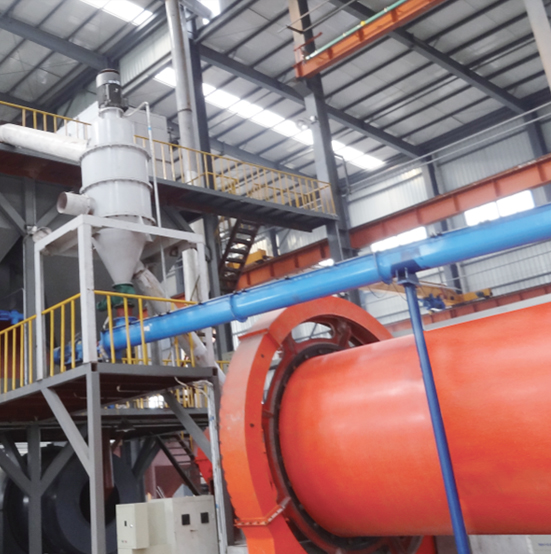

球磨機+分級機工作原理

　　球磨機采用陶瓷襯板和研磨介質，分級機系統內部采用陶瓷抗磨損保護，保證產品的純度和白度。對石英和長石的干法加工，采用國際標準配置的球磨機+分級機系統，具有節能、高效、產量大分級精度高等特點。

球磨機
　　采用特殊設計和優化了球磨機長徑比。采用科學配比的研磨介質，達到理想的研磨細度。襯板和研磨介質采用氧化鋁或者石英防護。主軸承采用滾動軸承，干油潤滑，沒有稀油潤滑站，減少了運行費用。

分級機
　　采用不同類型的分級機和分級技術，通過對分級機的調節，使產品和粒度分布滿足客戶要求。使用單臺分機或多臺分級機的不同組合，可同時生產不同細度的產品，多轉子分級機的分級效率可達~U90％。葉輪采用耐磨材質或者全陶瓷防護。

技術參數

無標題文檔

球磨機	型號	Φ1.5x5.7	Φ1.83x7.0	Φ2.2x7.5	Φ2.4x7.5	Φ2.6x9.0	Φ3.0x9.0
球磨機	功率	150	245	380	570	630	1000
分級機	型號	AF200-4	AF315-4	AF400-4	AF400-6	AF500-6	AF500-6
	功率	7.5x4	18.5 x4	22 x4	22 x6	30 x6	30 x6
	功率	18.5	37	55	75	90	105
產能	5um	--	0.9	1.2	1.8	2.8	3.8
	10um	1.1	2.0	3.0	4.2	6.0	10.0
	15um	1.3	2.7	4.0	5.2	8.0	11.0
