發光二極管的主要作用是指示和光發射。發光二極管廣泛應用在顯示、指示、遙控和通信領域。

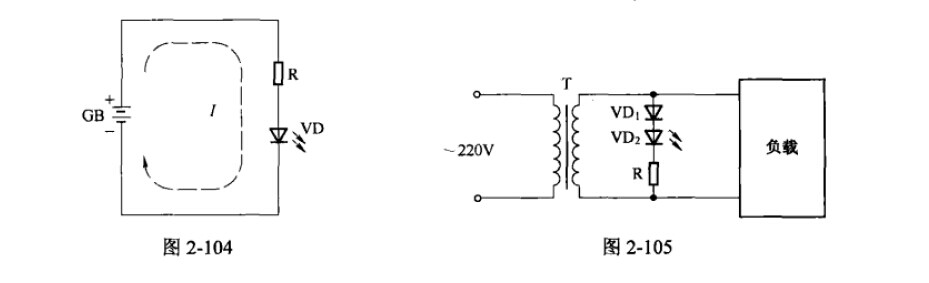

1、發光二極管用作指示電路。發光二極管的典型應用電路如圖2-104所示，R為限流電阻，I為通過發光二極管的正向電流。發光二極管的管壓降一般比普通二極管大，約為2V，電源電壓必須大于管壓降，發光二極管才能正常工作。

發光二極管用于交流電源指示的電路如圖2-105所示，VD1為整流二極管，VD2為發光二極管，R為限流電阻，T為電源變壓器。

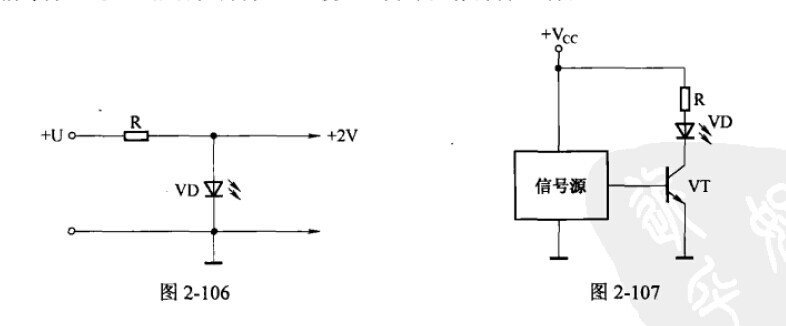

2、發光二極管可作為低電壓穩壓二極管使用。圖2-106所示為簡單并聯穩壓電路，利用發光二極管VD的管壓降，可提供+2V的直流穩壓輸出。VD同時具有電源指示功能。

3、發光二極管用作光發射管。在紅外遙控器、紅外無線耳機、紅外報警器等電路中，紅外發光二極管擔任光發射管，電路如圖2-107所示，VT為開關調制晶體管，VD為紅外發光二極管。信號源通過VT驅動和調制VD，使VD向外發射調制紅外光。
