門電路多諧振蕩器

      門電路可以構成多諧振蕩器,而且電路簡單,工作穩定。特別是CMOS門電路構成的多諧振蕩器,由于CMOS電路輸入阻抗很高,因此無須用大容量的電容器,就能獲得較大的時間常數,特別適用于制作低頻和超低頻振蕩器。兩個非門可以構成多諧振蕩器,D1、D2為非門,R為定時電阻,C為定時電容。B點(D1輸出端)和E點(D2輸出端)分別輸出互為反相的方波脈沖信號。



門電路多諧振蕩器工作原理

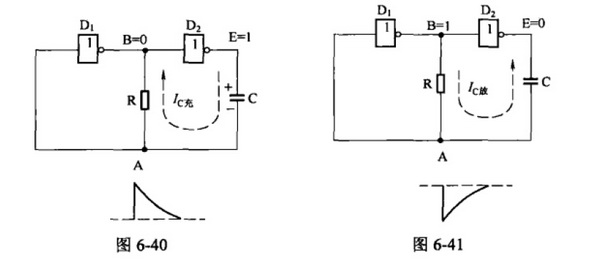

1.當E點由E=0剛變成E=1時,由于電容C兩端電壓不能突變,所以A=1,B=0,電容C剛開始經R充電,充電電流Ic如圖6-40所示

2.隨著電容C的充電,A點電位逐漸下降。當A點電位降低至D1的轉換閥值時,D1輸出端(B點)由0變為1,D2輸出端(E點)由1變成0,實現了電路的一次翻轉。

3.在電路剛翻轉為E=0時,同樣由于電容C兩端電壓不能突變,導致A=0,B=1,電容C開始經R放電,放電電流Ic如圖6-41所示。

4.隨著電容C的放電,A點電位逐漸上升。當A點電位升高至D1的轉換閥值時,D1輸出端(B點)又由1變成0,D2輸出端(E點)又由0變為1,電路再次翻轉。如此不斷地自動翻轉即形成了自激振蕩,振蕩周期T=1.4RC。
